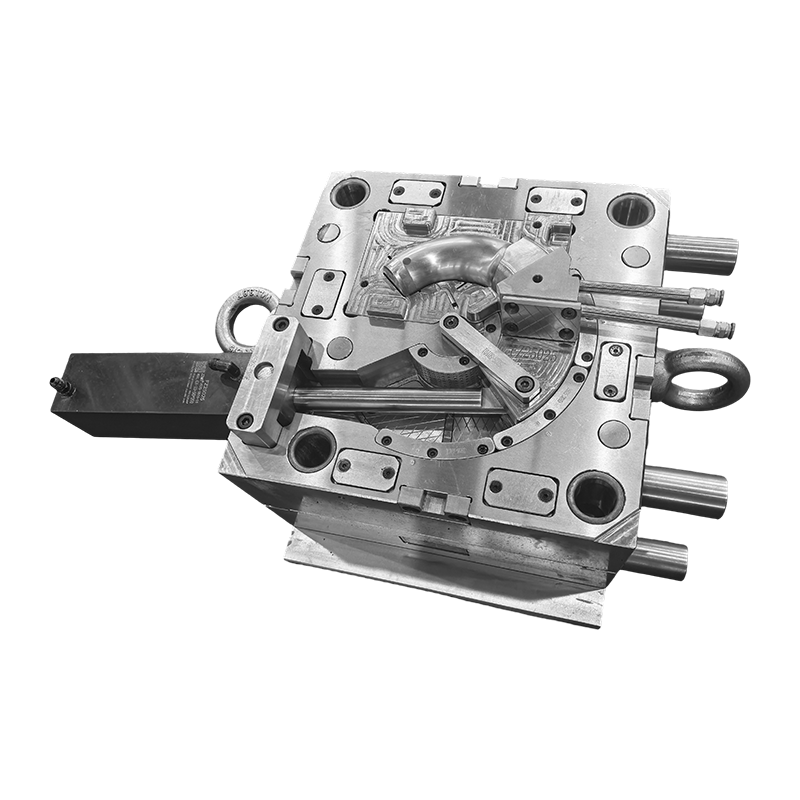

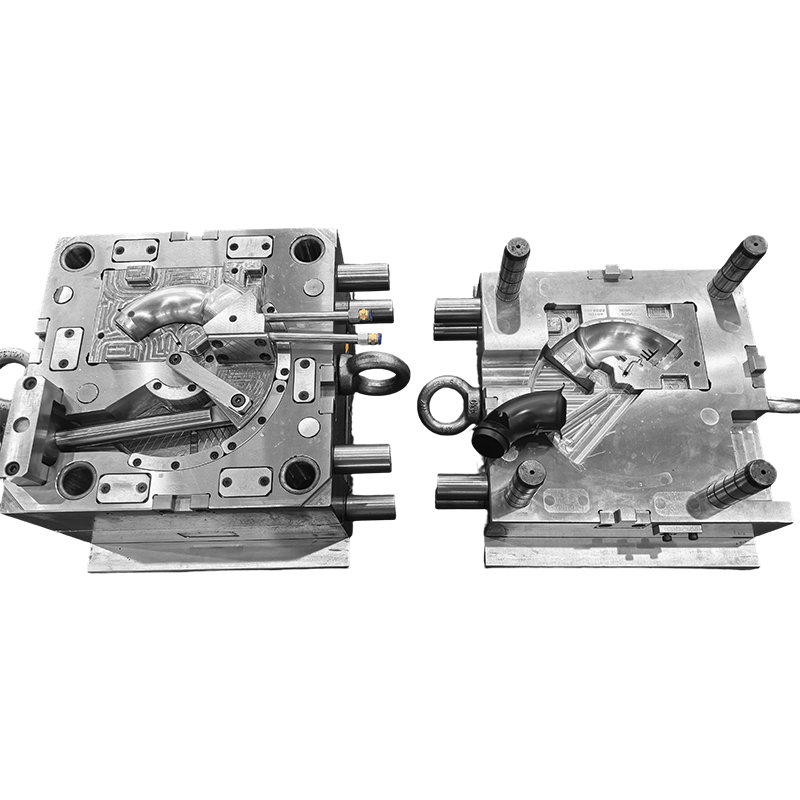

Stampo per iniezione Airbox per tromba

Competenze fondamentali

• Tecnologia di produzione di stampi per strutture acustiche: per le griglie di aspirazione e le camere di guida del flusso, l'acciaio per stampi utilizza gradi di prestazioni ad alta lucidatura, elaborati tramite elettroerosione di precisione e rettifica per garantire standard specifici di rugosità superficiale, con rumore del flusso d'aria inferiore alle soglie di progettazione durante il funzionamento.
• Capacità di stampaggio di strutture complesse: le prese spesso presentano clip, scanalature di tenuta e nervature multidirezionali. Lo stampo utilizza meccanismi multislitta e di estrazione del nucleo interno per garantire un'espulsione uniforme del sottosquadro e dimensioni di assemblaggio precise per il successivo montaggio dell'unità tromba e del telaio.
• Ricchi processi di trattamento superficiale: supporta vari trattamenti superficiali dello stampo, tra cui l'incisione della grana, la sabbiatura opaca e le finiture lucide localizzate, producendo componenti di aspirazione con struttura chiara e linee fluide in linea con le tendenze del design motociclistico.
• Consegna completa dei componenti: oltre alla produzione di stampi, le capacità si estendono alla saldatura e all'assemblaggio della plastica, al completamento della saldatura dall'ingresso alla guarnizione e all'assemblaggio impermeabile per ridurre i costi di gestione della catena di fornitura del cliente.

Specifiche tecniche

• Permeabilità acustica: utilizza formulazioni di tecnopolimeri a bassa resistenza al flusso d'aria, con componenti stampati che mostrano una perdita di pressione sonora inferiore ai valori di progettazione entro intervalli di frequenza specifici, garantendo la qualità del suono della tromba senza attenuazione.
• Stabilità dimensionale: i canali di raffreddamento disposti scientificamente controllano efficacemente i tassi di ritiro dello stampaggio a iniezione, garantendo coerenza dimensionale nella produzione di volumi elevati e prevenendo la deformazione della deformazione che compromette le prestazioni di tenuta.
• Consistenza superficiale: le cavità dello stampo appositamente trattate producono componenti privi di bave e segni di avvallamento, garantendo un colore uniforme dopo la verniciatura o la placcatura.
• Affidabilità dell'espulsione: gli angoli di sformo dello stampo e lo spessore delle nervature sono calcolati con precisione, combinati con il perno di espulsione e i sistemi di espulsione dell'aria per garantire che le strutture a rete vengano espulse senza graffi o deformazioni.

Scenari applicativi

• Motociclette stradali: applicabile a prese d'aria per clacson, alloggiamenti degli altoparlanti e componenti di guida del flusso per motociclette nude, sportive e cruiser.
• Motociclette fuoristrada: produzione di stampi per prese d'aria impermeabili su modelli enduro e motocross, adatti ad ambienti con vibrazioni ad alta intensità.
• Scooter: prese d'aria a tromba anteriori o laterali per modelli di pendolari urbani, che supportano superfici granulose e design di contorni complessi.
• Motociclette elettriche: sistemi di aspirazione di avvisatori acustici per veicoli a due ruote di nuova energia, che soddisfano i requisiti di design leggero e impermeabilità.
• Aftermarket motociclistico: servizi di sviluppo e produzione di stampi di aspirazione personalizzati per i marchi di modifica.

Domande frequenti e soluzioni

Q1: Colpi brevi o riempimento incompleto delle griglie di aspirazione della motocicletta dopo lo stampaggio, come risolvere?
Soluzione: Ciò è tipicamente dovuto ad uno sfiato inadeguato dello stampo o ad un'eccessiva resistenza al flusso dovuta a nervature sottili. Incorporiamo scanalature di ventilazione e inserti in acciaio poroso durante la progettazione dello stampo, ottimizzando le transizioni dello spessore delle pareti alle intersezioni della griglia; guidando contemporaneamente i clienti ad aumentare la temperatura di fusione e la pressione di iniezione per garantire il riempimento completo nelle aree a pareti sottili.
Q2: Perdita d'aria o rumore anomalo dopo il gruppo tromba di aspirazione, cosa causa ciò?
Soluzione: Ciò è spesso correlato alla deviazione della planarità della superficie di tenuta o all'imprecisione dimensionale della clip. Utilizziamo una rettifica di precisione durante la lavorazione della cavità per garantire una planarità della superficie di tenuta entro 0,05 mm, con strutture di inserti regolabili per le posizioni delle clip per facilitare la postcorrezione e conduciamo un'ispezione completa delle superfici di accoppiamento dopo lo stampaggio per garantire la conformità dell'ermeticità dell'assemblaggio.
Q3: Per gli stampi esportati in Europa, come garantire la durata e la comodità della manutenzione?
Soluzione: sfruttando 15 anni di esperienza nell'esportazione, i nostri progetti di stampi sono pienamente conformi agli standard DME e HASCO. I sistemi a canale caldo utilizzano componenti di marca internazionale, accompagnati da manuali di manutenzione dettagliati ed elenchi di parti di ricambio. Le parti critiche soggette ad usura, come le guide di scorrimento e i perni di espulsione, adottano progetti standardizzati per l'approvvigionamento e la sostituzione a livello locale, garantendo un funzionamento stabile dello stampo a lungo termine.

Q: 10. Se voglio sviluppare un prodotto contenente parti stampate ad iniezione, che tipo di assistenza potete fornirmi?

Siamo in grado di fornire un supporto completo che spazia dalla revisione dello sviluppo del prodotto e dalla progettazione strutturale, alla produzione di stampi, allo stampaggio a iniezione di grandi volumi, alla stampa e all'assemblaggio. Possiamo collaborare con i clienti nelle prime fasi di sviluppo del prodotto per ottimizzare i progetti per ridurre i costi e migliorare la producibilità.

Q: 9.Qual è la politica di qualità dell'azienda?

L'azienda aderisce sempre alla politica di qualità di "Precisione, alta efficienza, qualità di forgiatura" e si impegna a fornire ai clienti servizi di alta qualità attraverso una tecnologia avanzata e un eccellente team di gestione.

Q: 8.Quali sono i vostri vantaggi competitivi rispetto ad altre imprese di stampi?

I nostri vantaggi risiedono nella combinazione della tecnologia degli stampi di precisione di Singapore, attrezzature di produzione avanzate (vaste macchine CNC e per lo stampaggio a iniezione importate), un processo di produzione completo e completo (dalla progettazione all'assemblaggio) e un rigoroso sistema di gestione della qualità certificato da IATF 16949.

Q: 7.Chi sono i vostri principali clienti e in quali regioni vengono esportati i prodotti?

Abbiamo stabilito buoni rapporti di collaborazione con aziende rinomate, tra cui Land Rover e Triumph Motorcycles del Regno Unito, SAIC nazionale, Changan, stazioni di ricarica ABB e Tiger Corporation del Giappone. I nostri prodotti vengono esportati in paesi come il Giappone, l'Europa e gli Stati Uniti.
