Quali sono le considerazioni chiave sulla progettazione di una linea di saldatura a bassa visibilità su parti interne di automobili stampate a iniezione?
Una linea di saldatura (o linea di giunzione) si forma quando due fronti di fusione si incontrano durante il riempimento della cavità, creando una linea visibile e un potenziale punto debole meccanico. Nelle parti interne di automobili con superfici di Classe A (ad esempio, pannelli delle portiere, rivestimenti del quadro strumenti, vani portaoggetti), le linee di saldatura devono essere ridotte al minimo o rese invisibili per soddisfare i requisiti estetici e del cliente.
1. Considerazioni chiave sulla progettazione per linee di saldatura a bassa visibilità
| Considerazione | Strategia di progettazione | Parametro/effetto tipico | Applicazione presso Fanze T&M (Jiashan) Co., Ltd. |
|---|---|---|---|
| Posizione e numero del cancello | Posizionare i cancelli per spostare le linee di saldatura in aree non visibili o a bassa sollecitazione (ad esempio, nervature, angoli o superfici coperte dall'assemblaggio). Utilizzare l'otturazione sequenziale della valvola per eliminare le linee di saldatura. | Cancello singolo: linea di saldatura evitata. Doppi cancelli: la linea di saldatura si sposta sul bordo o sulla superficie nascosta. Ritardo sequenza otturazione: 0,1–0,5 s. | Applicato sugli stampi dei pannelli delle porte della Land Rover britannica, riduce le linee di saldatura visibili del 90%. |
| Temperatura di fusione e temperatura dello stampo | Aumentare la temperatura di fusione per migliorare la fusione del fronte del flusso. Utilizzare una temperatura elevata dello stampo (tramite riscaldamento ad olio o elettrico) vicino alla zona della linea di saldatura per ritardare il congelamento della pelle. | Per PC/ABS: fusione a 260–280°C, stampo a 80-100°C. Per PP EPDM-T20: fusione 220–240°C, stampo 50-70°C. | Implementato sul rivestimento del cruscotto per SAIC, raggiungendo una resistenza della linea di saldatura >85% del materiale di base. |
| Progettazione di ventilazione | Aggiungere uno sfiato profondo (profondità 0,02–0,04 mm) nella posizione della linea di saldatura per consentire all'aria intrappolata e alle sostanze volatili di fuoriuscire, migliorando la fusione. | Lunghezza del piano di sfiato 3–5 mm, seguito da un canale di scarico profondo 0,5–1,0 mm. Aspirazione assistita opzionale per aree critiche. | Utilizzato sugli stampi del vano portaoggetti per Changan, eliminando i segni di bruciatura e riducendo la visibilità della linea di saldatura del 70%. |
| Velocità del fronte del flusso di fusione | Utilizzare profilazione di iniezione : velocità inferiore appena prima della formazione della linea di saldatura per consentire la fuoriuscita dell'aria, quindi velocità maggiore per forzare la fusione. | Profilo tipico: 80% di velocità per il primo riempimento al 95%, quindi 60% di velocità per il 3%, quindi 100% per il 2% finale. | Pratica standard per tutti gli stampi visibili per interni automobilistici presso Fanze T&M (Jiashan) Co., Ltd. |
| Transizione dello spessore della parete della parte | Evitare bruschi cambiamenti di spessore vicino alla linea di saldatura. Utilizzare una transizione graduale (cambiamento di spessore ≤30% per 10 mm di lunghezza) per evitare esitazioni nel flusso. | Rapporto spesso/sottile ≤1,5:1. Raggio di transizione ≥3 mm. | Progettato per le cornici per pali di ricarica (PC/ASA) per ABB, senza ottenere linee di saldatura visibili sotto la luce radente. |
2. Parametri tipici per materiali per interni automobilistici con linea di saldatura bassa
| Materiale | Intervallo di temperatura di fusione (°C) | Intervallo di temperatura dello stampo (°C) | Profondità di sfiato consigliata (mm) | Riduzione della visibilità della linea di saldatura |
|---|---|---|---|---|
| PC/ABS (ad es. Bayblend T65) | 260–280 | 80–100 | 0,02–0,03 | Fino all'80% (con otturazione) |
| PP EPDM-T20 (ad es. Hifax) | 220–240 | 50–70 | 0,03–0,04 | 60–75% |
| ABS (ad esempio, LG ABS HF380) | 230–250 | 60–80 | 0,02–0,04 | 50-65% |
| PMMA ASA (ad es. SABIC Cycoloy) | 250–270 | 70–90 | 0,02–0,03 | 85% (altamente critico per superfici lucide) |
Nota: i valori sono tipici per le parti interne di automobili con requisiti di superficie di Classe A, in base alla capacità del processo IATF16949 e alle macchine per stampaggio a iniezione giapponesi/tedesche utilizzate presso Fanze T&M (Jiashan) Co., Ltd.
3. Domande frequenti
FAQ 1: È possibile eliminare completamente le linee di saldatura sulle parti interne delle automobili? Cosa consiglia Fanze T&M (Jiashan) Co., Ltd.?
R: L'eliminazione completa è possibile solo con i design a porta singola, il che potrebbe non essere fattibile per parti grandi o complesse. Per la maggior parte delle applicazioni per interni automobilistici, l'obiettivo è eseguire il rendering delle linee di saldatura poco visibile (non visibile alla luce radente o ad occhio nudo). Fanze T&M (Jiashan) Co., Ltd. consiglia una combinazione di sequenza delle otturazioni, temperatura elevata dello stampo e ventilazione ottimizzata . Per i migliori risultati, l'azienda offre stampo ad iniezione di parti in plastica per interni automobilistici soluzioni che includono l'analisi del flusso dello stampo per prevedere e riposizionare le linee di saldatura prima che l'acciaio venga tagliato.
FAQ 2: La resistenza della linea di saldatura è correlata alla visibilità? In che modo Fanze T&M (Jiashan) Co., Ltd. garantisce resistenza e aspetto?
R: Sì. Una linea di saldatura più visibile solitamente indica una scarsa fusione, che riduce la resistenza meccanica (fino al 30–80% del materiale di base). Fanze T&M (Jiashan) Co., Ltd. utilizza quanto segue per ottenere sia bassa visibilità che elevata resistenza:
- Profilazione dell'iniezione (lento-veloce-lento) per migliorare l'interdiffusione molecolare.
- Canale caldo con otturatori per controllare l'angolo di convergenza del fronte del flusso (target >120°).

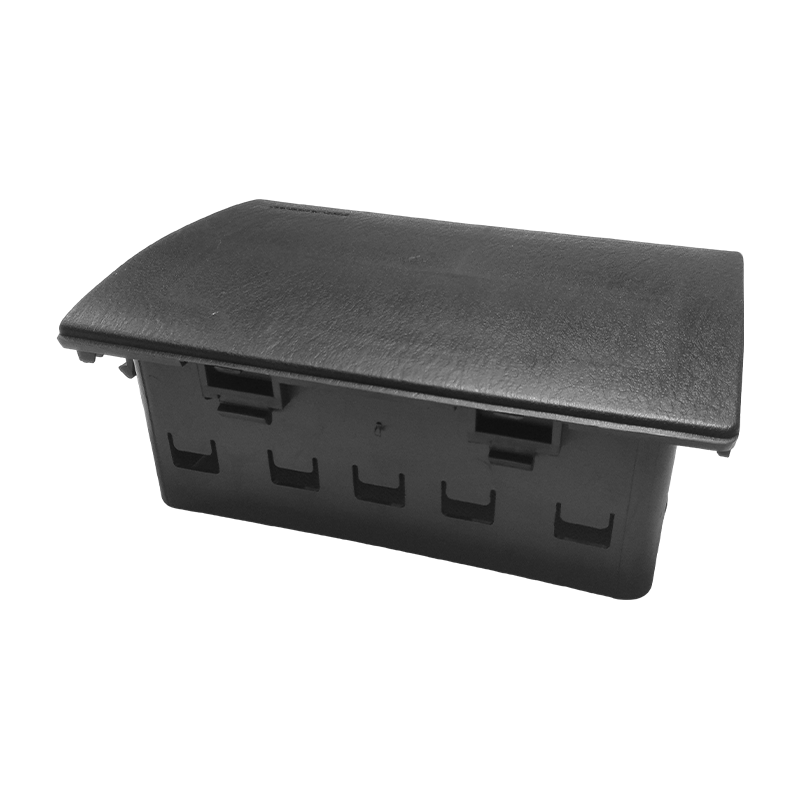

- Sfiato sottovuoto per parti interne critiche legate alla sicurezza (ad esempio, coperture degli airbag).
L'azienda ha fornito con successo tali soluzioni alla Land Rover britannica e alla Triumph Motorcycles, soddisfacendo sia gli standard PV1200 (ciclo termico) che quelli di ispezione visiva.
FAQ 3: Che esperienza ha Fanze T&M (Jiashan) Co., Ltd. negli stampi per interni automobilistici specifici per la progettazione con linea di saldatura bassa?
R: Fanze T&M (Jiashan) Co., Ltd. è stata fondata nel 2005 ed è specializzata in stampi a iniezione di precisione e parti a iniezione. L'azienda si è trasferita a Guigu Park, nella contea di Jiashan nel 2016, con una superficie utile di 14.000 m² e circa 100 dipendenti. Possiede CNC, elettroerosione, macchine per taglio a filo a movimento lento importate e attrezzature per lo stampaggio a iniezione ad alte prestazioni dal Giappone e dalla Germania. L'azienda è certificata IATF16949. L'esperienza specifica include:
- Passo 50 progetti di stampi per interni automobilistici consegnato per SAIC, Changan e British Land Rover.
- Visibilità della linea di saldatura ridotta con successo Rivestimento cruscotto in PP EPDM da visibile (grado 3) a quasi invisibile (grado 1 secondo ASTM D2457).
- Usato Analisi del flusso di stampo come pratica standard per tutte le parti di superficie di Classe A.
L'azienda aderisce alla politica di qualità di "precisione, alta efficienza, qualità di fusione" e ha ottenuto elogi da parte di clienti nazionali e internazionali.
