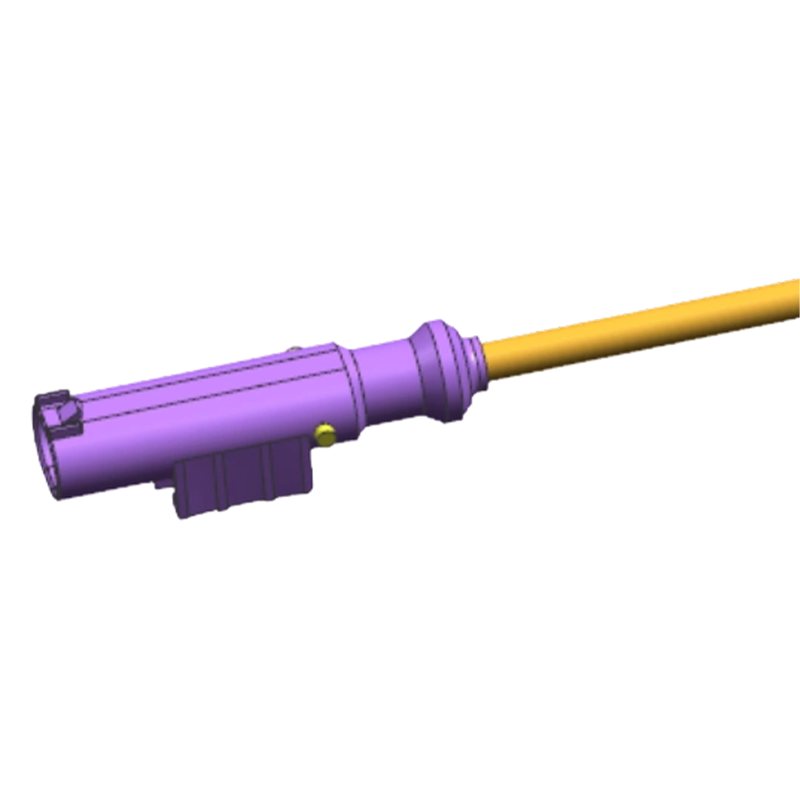

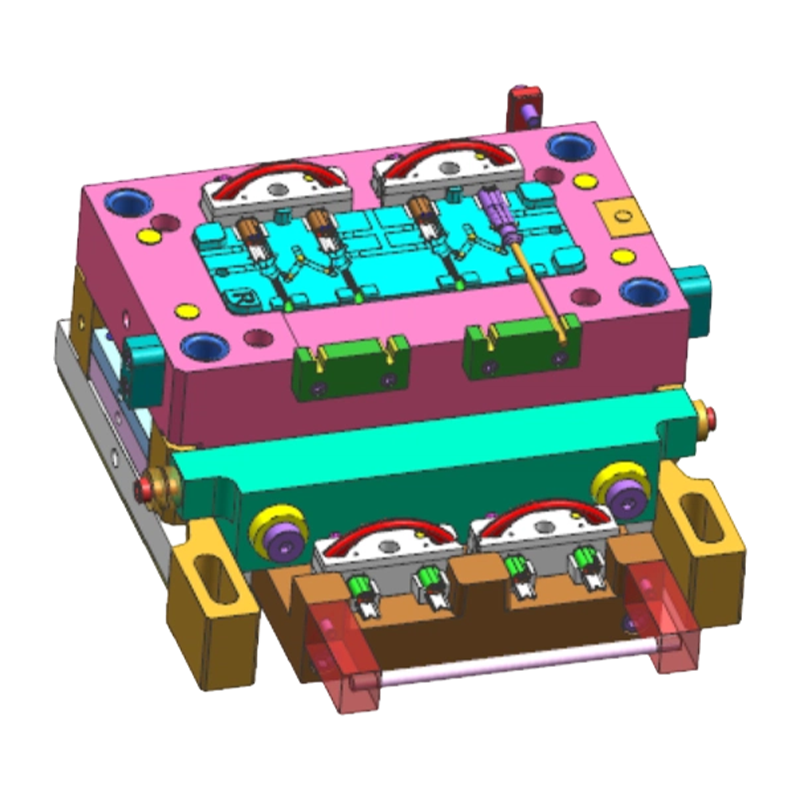

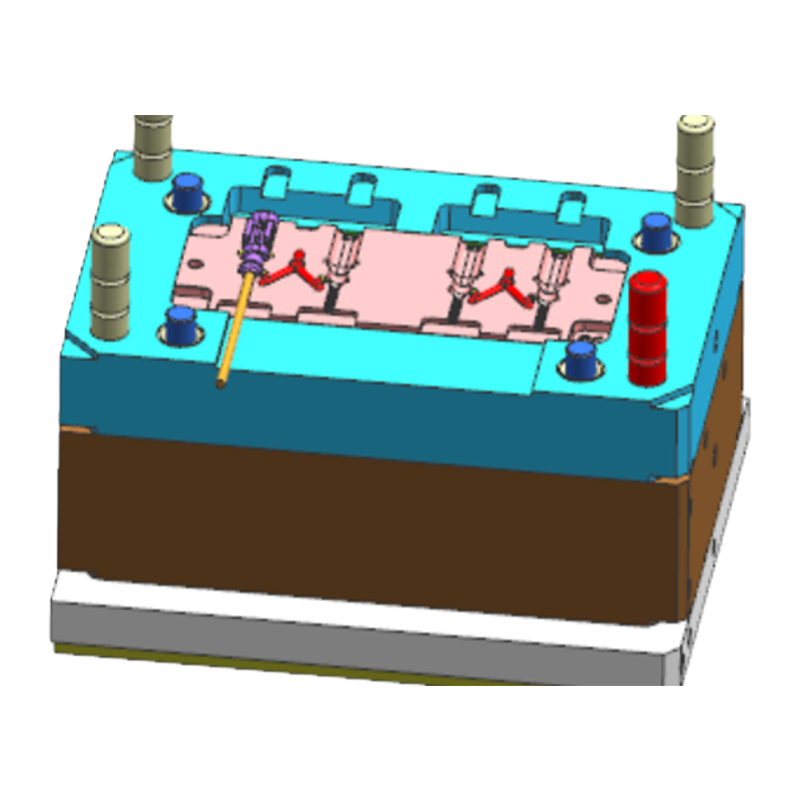

Stampo per iniezione del cablaggio del sensore di velocità della ruota

Vantaggi fondamentali

• Capacità integrata di stampaggio e assemblaggio: Sfruttando oltre 15 anni di esperienza nel settore degli stampi in plastica, sviluppiamo contemporaneamente stampi per alloggiamenti dei connettori e processi di assemblaggio, garantendo precisione dimensionale del connettore e forza di ritenzione del terminale costanti.
• Stabilità della trasmissione del segnale: Progettato con coppie intrecciate o strutture di schermatura per sopprimere efficacemente le interferenze elettromagnetiche (EMI), garantendo l'integrità del segnale per i segnali del sensore di velocità della ruota di basso livello.
• Tolleranza agli ambienti difficili: I materiali selezionati per cavi e connettori funzionano in modo affidabile in un ampio intervallo di temperature (da 40°C a 125°C). Il design della tenuta raggiunge il grado di protezione IP67 o superiore contro la corrosione da acqua, olio e nebbia salina.
• Garanzia di resistenza meccanica: Gli alloggiamenti dei connettori sono stampati a iniezione in tecnopolimeri rinforzati, dotati di robusti blocchi secondari (TPA) o meccanismi di bloccaggio integrati per impedire l'estrazione dei terminali dovuta alle vibrazioni del veicolo.

Caratteristiche del prodotto

• Stampaggio di connettori di precisione: Gli alloggiamenti dei connettori sono stampati utilizzando strumenti ad alta precisione, con tolleranze dimensionali dell'interfaccia di accoppiamento controllate entro ±0,05 mm per garantire un accoppiamento affidabile con sensori ed ECU.
• Crimpatura e ritenzione del terminale: L'attrezzatura di crimpatura automatizzata controlla rigorosamente l'altezza di crimpatura e la forza di trazione. La forza di ritenzione del terminale all'interno dei connettori soddisfa le specifiche USCAR2 o specifiche del cliente.
• Progettazione della struttura di tenuta: Integra guarnizioni radiali o frontali, generalmente realizzate in silicone o EPDM, per impedire l'ingresso di umidità e contaminanti.
• Fissaggio e protezione dell'imbracatura: I cavi sono avvolti con nastro resistente all'abrasione o tubi corrugati; gli anelli di tenuta in gomma sono applicati nei punti critici di flessione per resistere all'impatto delle pietre e alla fatica da flessione a lungo termine.
• Conformità ambientale: L'isolamento dei cavi e i materiali dei connettori sono conformi a RoHS, REACH e altre normative ambientali.

Applicazioni

Questo prodotto è ampiamente utilizzato per il rilevamento della velocità delle ruote in vari veicoli passeggeri e commerciali. Collega principalmente sensori di velocità delle ruote attivi o passivi ai moduli di controllo ABS/ESC, adatti sia per veicoli a carburante tradizionale che per veicoli a nuova energia.

Problemi e soluzioni comuni

• Problema: Rumore o interruzione del segnale durante la trasmissione.
  Soluzione: Controllare la continuità della messa a terra dello schermo; ottimizzare il passo di torsione del filo per una migliore immunità EMI; assicurarsi che la resistenza di contatto tra i terminali e i pin del sensore/ECU sia inferiore ai limiti specificati.
• Problema: Disinnesto del connettore a causa delle vibrazioni del veicolo.
  Soluzione: Incorporare funzionalità TPA (Terminal Position Assurance) o CPA (Connector Position Assurance) nella progettazione del connettore; ispezionare l'integrità della modanatura dei dispositivi di chiusura dei terminali.
• Problema: Indurimento o fessurazione del condotto del cablaggio a basse temperature.
  Soluzione: Selezionare materiali per condutture adatti alle basse temperature (ad es. 40°C); ottimizzare lo spessore delle pareti del condotto per ridurre i punti di concentrazione delle sollecitazioni.

Considerazioni importanti

• Disporre il cablaggio lontano da fonti di calore elevate (ad esempio tubi di scarico) e da parti mobili; assicurarsi che le clip di fissaggio siano distanziate adeguatamente per evitare cedimenti e vibrazioni dell'imbracatura.
• Durante l'installazione del connettore, assicurarsi che si senta un "clic" udibile dal meccanismo di bloccaggio e tirare delicatamente indietro per confermare l'accoppiamento sicuro.
• Ispezionare regolarmente la guaina esterna dell'imbracatura per eventuali segni di usura, soprattutto nei punti che passano attraverso bordi taglienti o fori.

Q: 10. Se voglio sviluppare un prodotto contenente parti stampate ad iniezione, che tipo di assistenza potete fornirmi?

Siamo in grado di fornire un supporto completo che spazia dalla revisione dello sviluppo del prodotto e dalla progettazione strutturale, alla produzione di stampi, allo stampaggio a iniezione di grandi volumi, alla stampa e all'assemblaggio. Possiamo collaborare con i clienti nelle prime fasi di sviluppo del prodotto per ottimizzare i progetti per ridurre i costi e migliorare la producibilità.

Q: 9.Qual è la politica di qualità dell'azienda?

L'azienda aderisce sempre alla politica di qualità di "Precisione, alta efficienza, qualità di forgiatura" e si impegna a fornire ai clienti servizi di alta qualità attraverso una tecnologia avanzata e un eccellente team di gestione.

Q: 8.Quali sono i vostri vantaggi competitivi rispetto ad altre imprese di stampi?

I nostri vantaggi risiedono nella combinazione della tecnologia degli stampi di precisione di Singapore, attrezzature di produzione avanzate (vaste macchine CNC e per lo stampaggio a iniezione importate), un processo di produzione completo e completo (dalla progettazione all'assemblaggio) e un rigoroso sistema di gestione della qualità certificato da IATF 16949.

Q: 7.Chi sono i vostri principali clienti e in quali regioni vengono esportati i prodotti?

Abbiamo stabilito buoni rapporti di collaborazione con aziende rinomate, tra cui Land Rover e Triumph Motorcycles del Regno Unito, SAIC nazionale, Changan, stazioni di ricarica ABB e Tiger Corporation del Giappone. I nostri prodotti vengono esportati in paesi come il Giappone, l'Europa e gli Stati Uniti.
