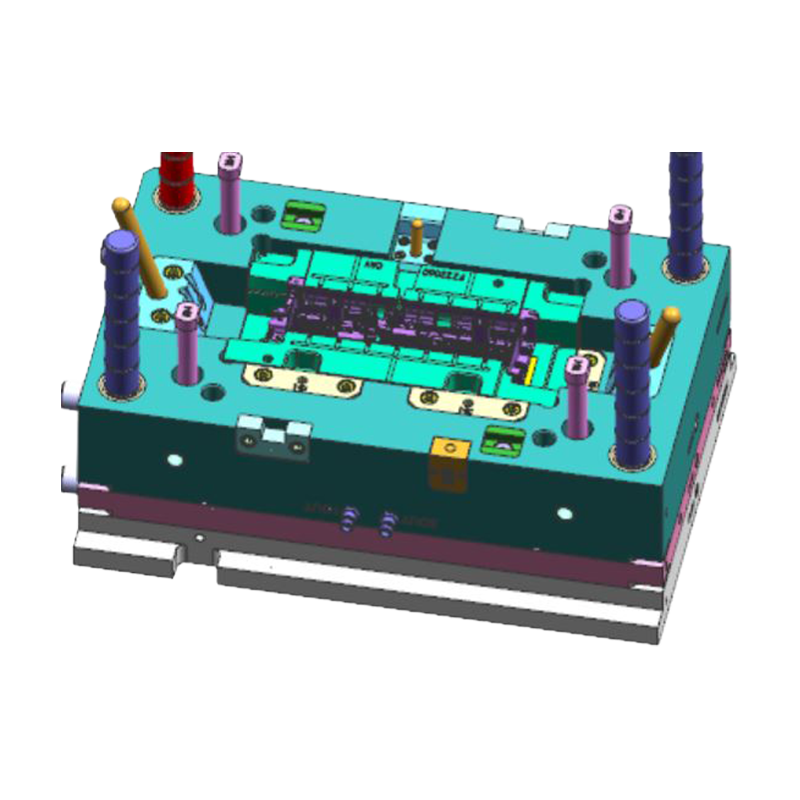

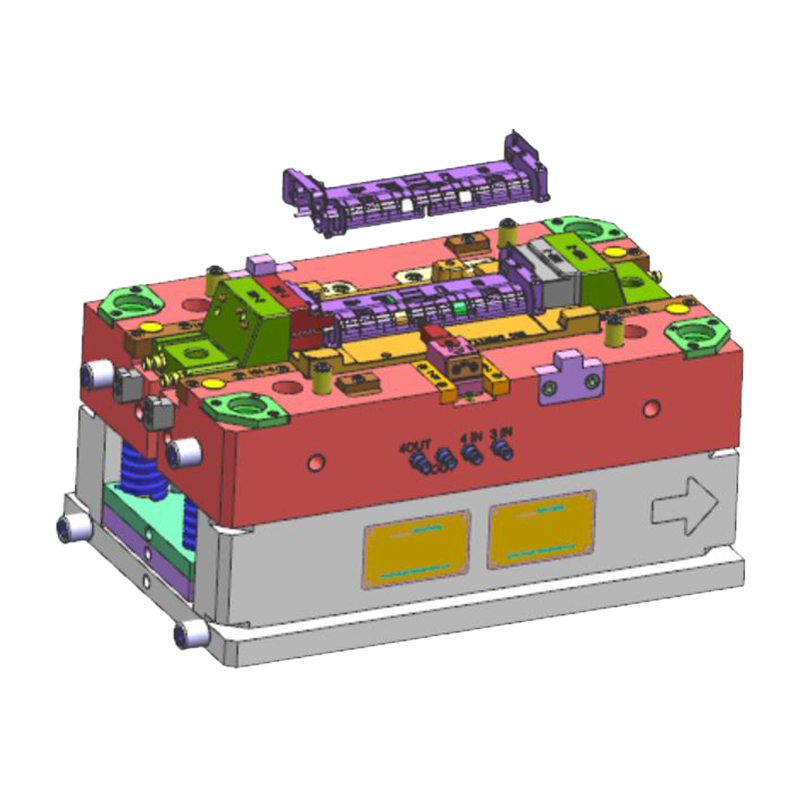

Parti dello stampo a iniezione della guida carta superiore della stampante

Competenze principali

• Tecnologia di produzione di stampi per apparecchiature per ufficio di precisione: Per i requisiti di precisione a livello micron dei componenti della guida della carta della stampante, l'acciaio per stampi utilizza gradi pretemprati ad alta resistenza, lavorati mediante rettifica di precisione ed elettroerosione a specchio per garantire tolleranze dimensionali critiche entro ± 0,02 mm e rugosità superficiale del canale della carta inferiore a Ra 0,4 μm, riducendo i coefficienti di attrito.
• Capacità di stampaggio di strutture complesse: I telai superiori della guida della carta sono spesso dotati di nervature di guida, clip di limitazione, posizioni di attivazione del sensore e fori di montaggio dell'albero in metallo. Lo stampo utilizza slitte di precisione, sollevatori angolari e meccanismi di estrazione del nucleo della filettatura interna per garantire un'espulsione uniforme del sottosquadro e dimensioni precise dei riferimenti di assemblaggio per il successivo montaggio del telaio e del modulo di azionamento.
• Ricchi processi di trattamento superficiale: Supporta vari trattamenti superficiali dello stampo, tra cui lucidatura a specchio, incisione della grana e rivestimento in carbonio diamantato DLC, producendo componenti di guida con superfici lisce resistenti all'usura e passaggio regolare della carta in linea con i requisiti di progettazione industriale delle apparecchiature per ufficio.
• Consegna unica dei componenti: Oltre alla produzione di stampi, le capacità si estendono alla saldatura e all'assemblaggio della plastica, al completamento del telaio superiore della guida in carta, allo stampaggio degli inserti in metallo e all'assemblaggio di saldatura della staffa del sensore per ridurre i costi di gestione della catena di fornitura del cliente.

Specifiche tecniche

• Precisione guida carta: Utilizza formulazioni di tecnopolimeri a basso coefficiente di attrito, con rettilineità e parallelismo dei canali di guida stampati controllati con precisione per garantire il trasporto di carta multiformato da A4 ad A3 senza distorsioni e tassi di inceppamento inferiori alle soglie di progettazione.
• Durata resistenza all'usura: Le superfici delle cavità dello stampo appositamente indurite producono componenti con struttura molecolare superficiale densa, che mostrano un'usura inferiore a 0,05 mm dopo milioni di cicli di attrito della carta, prolungando la durata della stampante.
• Stabilità dimensionale: Canali di raffreddamento disposti scientificamente combinati con una precisa tecnologia di controllo della temperatura dello stampo controllano efficacemente i tassi di ritiro nello stampaggio a iniezione di componenti di guida a parete sottile, garantendo coerenza dimensionale nella produzione di volumi elevati e prevenendo interferenze di assemblaggio che causano rumore di azionamento.
• Compatibilità inserti: La progettazione dello stampo prevede che i meccanismi di stampaggio degli inserti metallici, le boccole di supporto in acciaio inossidabile, i cuscinetti a manicotto in rame e altri inserti vengano incorporati simultaneamente durante l'iniezione, garantendo che la coassialità e la forza di estrazione soddisfino i requisiti di progettazione della trasmissione.

Scenari applicativi

• Stampanti laser: Applicabile ai telai superiori delle guide della carta, ai vassoi di ingresso della carta e alle piastre guida di uscita per stampanti laser monocromatiche e a colori.
• Stampanti a getto d'inchiostro: Produzione di stampi per binari guida carta e staffe di scorrimento del carrello, che soddisfano requisiti di posizionamento di alta precisione.
• Dispositivi multifunzione: Componenti del sistema di guida della carta per dispositivi integrati printcopyscan, che soddisfano i requisiti di progettazione del trasporto della carta a percorsi multipli.
• Stampanti commerciali ad alta velocità: sviluppo di stampi per componenti di guida resistenti all'usura per stampanti in linea ad alta velocità bancarie e postali e stampanti ad aghi, che soddisfano i requisiti di utilizzo ad alta frequenza e di durata.
• Mercato degli accessori per stampanti: Servizi di sviluppo e produzione di stampi per componenti con guida personalizzata per marchi di stampanti.

Domande frequenti e soluzioni
D1: Bave o graffi sui canali della carta dei telai superiori della guida della carta della stampante dopo lo stampaggio, causano inceppamenti della carta, come risolvere?
Soluzione: Ciò è generalmente dovuto a bave sulla linea di giunzione dello stampo o a difetti superficiali della cavità. Ottimizziamo il posizionamento della linea di giunzione durante la progettazione dello stampo per evitare superfici di contatto con la carta, utilizzando la molatura di precisione e la lucidatura a specchio per garantire che le superfici dei canali siano prive di segni di utensili; guidando contemporaneamente i clienti nella selezione dei materiali ad alto flusso e ottimizzando la velocità di iniezione per garantire il riempimento completo delle nervature a parete sottile senza sporgenze della linea di saldatura.
Q2: Rumore o distorsione della carta dopo l'assemblaggio dei componenti della guida con telai metallici, cosa causa ciò?
Soluzione: Ciò è spesso correlato alla deviazione critica della dimensione dell'assieme o all'imprecisione della coassialità dell'inserto. Utilizziamo la rettifica delle coordinate durante la lavorazione della cavità per garantire una precisione di posizionamento del foro di montaggio entro 0,03 mm, con inserti metallici fissati con precisione tramite perni di posizionamento interni allo stampo; condurre un'ispezione dimensionale completa e una verifica dell'assemblaggio dopo lo stampaggio per garantire che il parallelismo del canale di guida rispetto al rullo motore soddisfi i requisiti di progettazione.
D3: Per gli stampi esportati in Europa, come garantire la conformità alle normative RoHS e agli standard di isolamento elettrico?
Soluzione: Sfruttando 15 anni di esperienza nell'esportazione, i nostri progetti di stampi sono pienamente conformi agli standard DME e HASCO e possono collaborare con i clienti per selezionare qualità di acciaio e trattamenti superficiali conformi alle direttive RoHS. Forniamo certificati completi dello stabilimento, rapporti sul trattamento termico e manuali di manutenzione dello stampo, con parti critiche soggette ad usura come inserti di nervature di guida che adottano progetti standardizzati per l'approvvigionamento e la sostituzione locale, garantendo un funzionamento stabile dello stampo a lungo termine.

Q: 10. Se voglio sviluppare un prodotto contenente parti stampate ad iniezione, che tipo di assistenza potete fornirmi?

Siamo in grado di fornire un supporto completo che spazia dalla revisione dello sviluppo del prodotto e dalla progettazione strutturale, alla produzione di stampi, allo stampaggio a iniezione di grandi volumi, alla stampa e all'assemblaggio. Possiamo collaborare con i clienti nelle prime fasi di sviluppo del prodotto per ottimizzare i progetti per ridurre i costi e migliorare la producibilità.

Q: 9.Qual è la politica di qualità dell'azienda?

L'azienda aderisce sempre alla politica di qualità di "Precisione, alta efficienza, qualità di forgiatura" e si impegna a fornire ai clienti servizi di alta qualità attraverso una tecnologia avanzata e un eccellente team di gestione.

Q: 8.Quali sono i vostri vantaggi competitivi rispetto ad altre imprese di stampi?

I nostri vantaggi risiedono nella combinazione della tecnologia degli stampi di precisione di Singapore, attrezzature di produzione avanzate (vaste macchine CNC e per lo stampaggio a iniezione importate), un processo di produzione completo e completo (dalla progettazione all'assemblaggio) e un rigoroso sistema di gestione della qualità certificato da IATF 16949.

Q: 7.Chi sono i vostri principali clienti e in quali regioni vengono esportati i prodotti?

Abbiamo stabilito buoni rapporti di collaborazione con aziende rinomate, tra cui Land Rover e Triumph Motorcycles del Regno Unito, SAIC nazionale, Changan, stazioni di ricarica ABB e Tiger Corporation del Giappone. I nostri prodotti vengono esportati in paesi come il Giappone, l'Europa e gli Stati Uniti.
