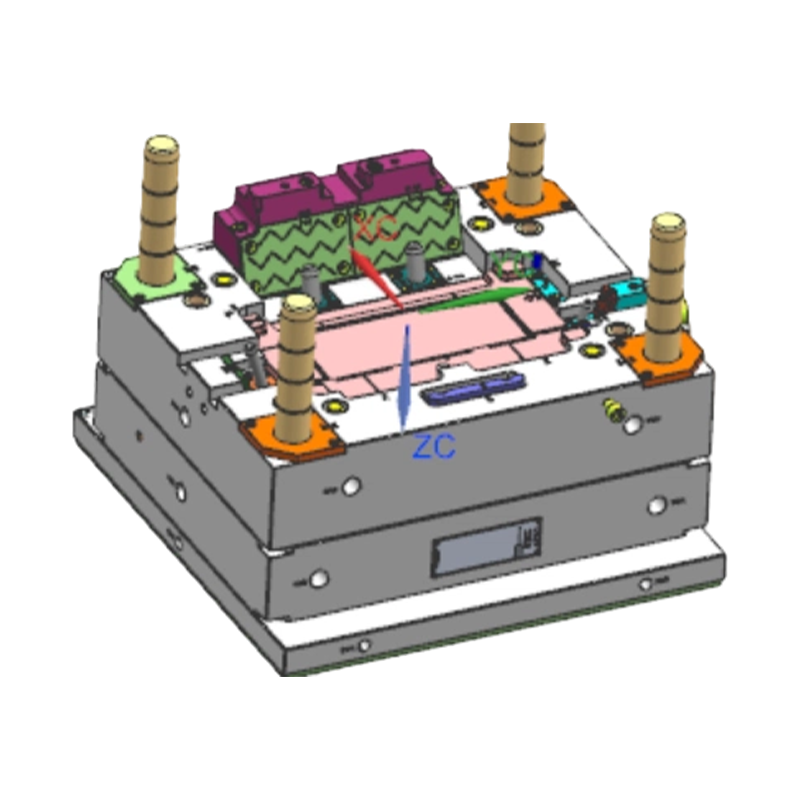

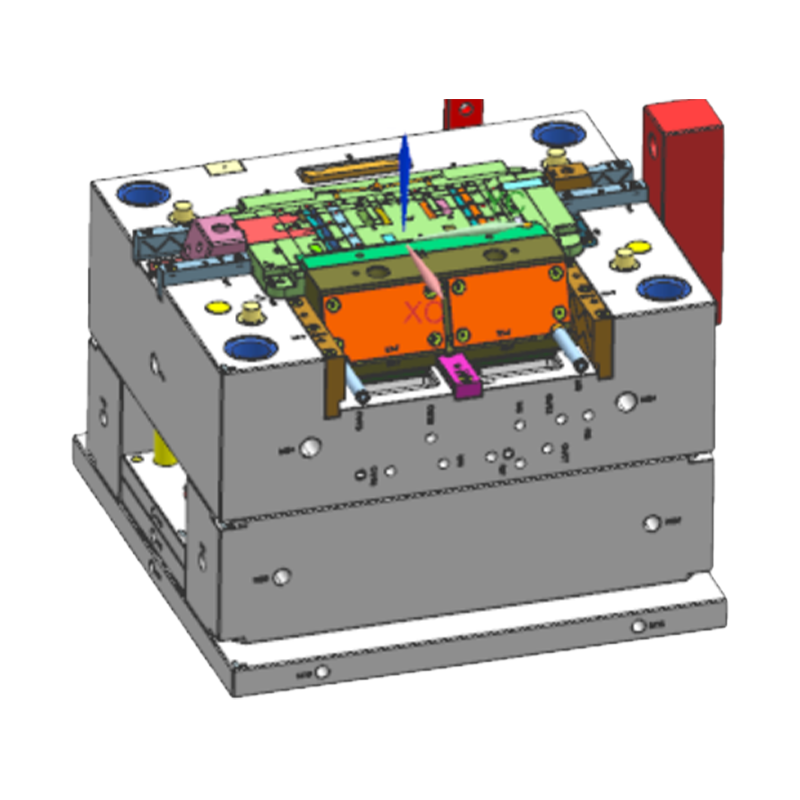

Printer Back Cover Injection Mold Parts

Specifiche del prodotto

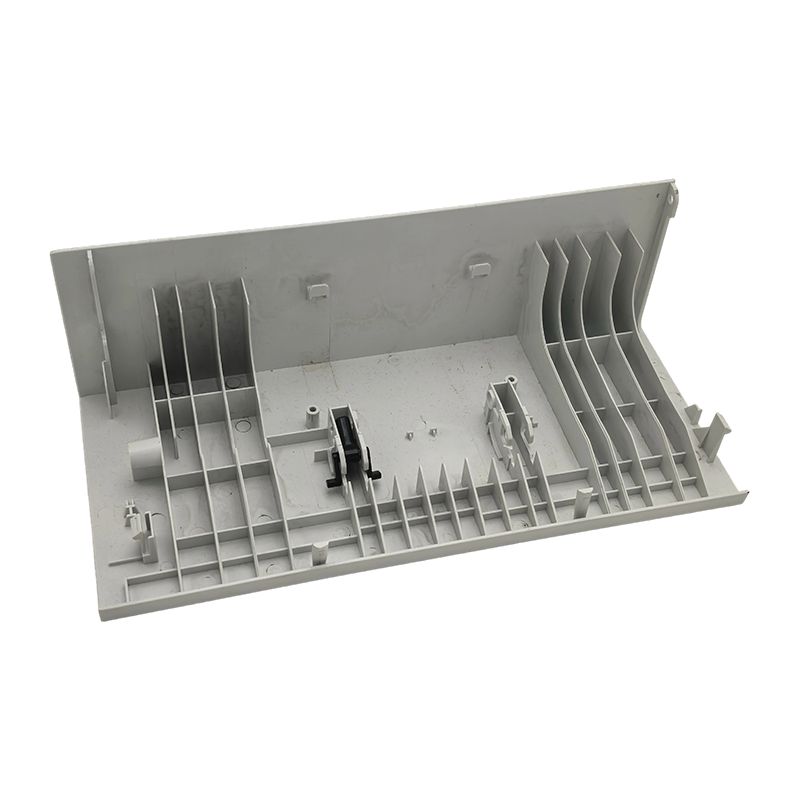

Pannello di copertura posteriore della stampante

• Materiali compatibili: ABS ignifugo (UL94 V0), lega PC/ABS: combina proprietà ignifughe con resistenza agli urti
• Caratteristiche strutturali: Guscio di ampia superficie a parete sottile con aperture per fessure di ventilazione, ritagli per l'interfaccia, aperture per il percorso della carta e strutture di montaggio a scatto/con borchia a vite
• Precisione dimensionale: Adattare gli spazi con i pannelli laterali e il guscio inferiore rigorosamente controllati; posizioni della linea di giunzione impostate in base ai requisiti di assemblaggio
• Finitura superficiale: Incisione della texture (standard VDI/MoldTech) o verniciatura; superficie priva di segni visibili di avvallamenti, linee di saldatura e segni di flusso
• Configurazione dell'assieme: Fissaggio combinato a scatto e borchia a vite; requisiti di progettazione del rilascio rapido supportati
• Colore: Stampato ad iniezione secondo il codice colore specificato dal cliente; Sono supportati il colore della resina naturale o la miscelazione di masterbatch

Componenti in plastica della stampante (specifiche generali)

• Materiali compatibili: ABS, PC/ABS, PP, HIPS, ABS/PC ignifugo (UL94 V0/V2)
• Tipi di parti: Pannelli esterni, parti strutturali funzionali, guide per la carta, coperture dei vani delle cartucce di inchiostro, telai dei pannelli di controllo, supporti strutturali interni
• Tipi di stampi: Mono/multicavità con meccanismi di espulsione slider e lifter; sistemi a canali caldi supportati
• Finitura superficiale: Incisione della texture, lucidatura a specchio, trattamento superficiale della base della vernice: applicato in base alla classificazione del grado di aspetto della parte
• Tolleranza dimensionale: Tolleranze della superficie di accoppiamento dell'aspetto secondo le specifiche del disegno; uniformità dello spessore della parete su parti a parete sottile rigorosamente controllata
• Processi secondari: Saldatura a ultrasuoni, assemblaggio a scatto, applicazione di etichette e assemblaggio di componenti finiti multiparte
• Materiali certificati: Materie prime con certificazione UL, RoHS e SGS disponibili con documentazione di test di supporto

Aree di applicazione
Pannello di copertura posteriore della stampantes and Plastic Components:

• Coperchi posteriori del corpo della stampante a getto d'inchiostro, fermi posteriori del vassoio carta e coperchi del vano cartuccia d'inchiostro
• Coperchi degli sportelli posteriori della stampante laser, coperchi di accesso al percorso della carta e sportelli degli scomparti delle cartucce del toner
• Coperchi dello scanner della stampante multifunzione (MFP), coperture dell'alimentazione della carta dell'ADF e pannelli laterali
• Involucri del corpo della stampante per etichette e stampante per codici a barre e coperchi dello scomparto dei supporti
• Coperture dei pannelli del corpo del plotter di grande formato e parti strutturali dello scomparto per supporti in rotolo
• Pannelli del guscio della stampante 3D, coperchi del meccanismo di alimentazione del filamento e pannelli dell'involucro dell'elettronica

Domande frequenti e considerazioni tecniche
D1: I pannelli di copertura posteriori della stampante hanno un'ampia superficie e mostrano una notevole deformazione dopo lo stampaggio: come si risolve questo problema?
La deformazione nei grandi pannelli di copertura a parete sottile è una sfida comune nello stampaggio a iniezione degli alloggiamenti delle stampanti, causata da un raffreddamento non uniforme che causa un restringimento differenziale su tutta la parte, un flusso di riempimento sbilanciato dovuto al posizionamento non ottimale del punto di accesso e caratteristiche di ritiro anisotropico del materiale. Le contromisure includono: analisi CAE del flusso dello stampo durante la progettazione dello stampo per ottimizzare il conteggio e il posizionamento degli ingressi per un riempimento bilanciato; design conformato del canale di raffreddamento per migliorare l'uniformità del raffreddamento; geometria di precompensazione incorporata nelle superfici delle cavità dello stampo; e selezione di qualità di ABS isotropico modificato a basso ritiro. Vengono condotte prove iterative sugli stampi T1 e T2 fino a quando la deformazione rientra nella tolleranza di planarità del disegno.
D2: Le linee di saldatura appaiono sulle superfici dell'aspetto della stampante: come vengono migliorate?
Le linee di saldatura si formano nei punti di convergenza del fronte di fusione e non possono essere completamente eliminate nelle parti stampate a iniezione a parete sottile. Le misure di miglioramento includono: riposizionamento dei cancelli per dirigere le linee di saldatura verso aree non visibili come superfici interne o zone nascoste; aumento della temperatura dello stampo e della temperatura del fuso per migliorare la qualità della fusione nei punti di convergenza; ottimizzazione dello sfiato locale nelle posizioni della linea di saldatura per ridurre l'intrappolamento del gas che aumenta la visibilità della linea di saldatura; e applicare l'incisione della struttura alle superfici esteriori per mascherare visivamente le tracce residue delle linee di saldatura attraverso la diffusione del modello superficiale.
D3: Gli spazi di adattamento dei componenti in plastica della stampante hanno requisiti rigorosi: come viene mantenuta la coerenza dimensionale?
I requisiti di adattamento dello spazio di assemblaggio della stampante in genere richiedono tolleranze di ±0,3 mm o più strette tra i componenti in plastica accoppiati. Le misure di coerenza dimensionale includono: lavorazione CNC ed EDM ad alta precisione per le dimensioni della cavità dello stampo; completare i protocolli di ispezione del primo articolo (FAI) e di ispezione in-process con ispezione completa o a campione delle dimensioni critiche; Controllo statistico del processo (SPC) applicato ai parametri chiave del processo di iniezione per monitorare la deriva del processo; e controlli periodici dimensionali delle cavità dello stampo con tempestiva azione di riparazione quando viene rilevata usura.
D4: I programmi di componenti in plastica per stampanti coinvolgono molti strumenti di stampo: come viene gestito il progresso dello sviluppo simultaneo?
Per i programmi completi di sviluppo di set di componenti in plastica per stampanti, applichiamo un approccio di gestione del progetto, producendo un programma di sviluppo degli stampi unificato per il cliente che definisce le tappe fondamentali del congelamento della progettazione, i tempi di approvvigionamento dell'acciaio, i programmi di lavorazione e i piani di prova degli stampi per ciascun strumento. Per le parti dimensionalmente interdipendenti come i pannelli di copertura posteriore e laterali, sono previste prove simultanee dello stampo per convalidare l'adattamento dell'assemblaggio, evitando ritardi nella verifica causati dal completamento scaglionato delle attrezzature. I clienti ricevono rapporti regolari sui progressi che monitorano lo stato di sviluppo di ciascun strumento di stampo.
D5: I componenti in plastica della stampante richiedono certificazioni di sicurezza specifiche e come sono allineati i materiali?
Le stampanti per ufficio vendute nei mercati europei in genere richiedono la certificazione CE che copre la Direttiva sulla bassa tensione (LVD) e la Direttiva sulla compatibilità elettromagnetica (EMC), con materiali dei componenti in plastica soggetti ai requisiti di restrizione delle sostanze RoHS e ai requisiti di classificazione di ritardo di fiamma UL94. Forniamo qualità di materie prime certificate in base ai requisiti di certificazione specificati dal cliente e forniamo rapporti sui test dei materiali SGS, documentazione di certificazione UL Yellow Card e dichiarazioni di conformità RoHS con la spedizione per supportare la documentazione di certificazione del prodotto del cliente.

Q: 10. Se voglio sviluppare un prodotto contenente parti stampate ad iniezione, che tipo di assistenza potete fornirmi?

Siamo in grado di fornire un supporto completo che spazia dalla revisione dello sviluppo del prodotto e dalla progettazione strutturale, alla produzione di stampi, allo stampaggio a iniezione di grandi volumi, alla stampa e all'assemblaggio. Possiamo collaborare con i clienti nelle prime fasi di sviluppo del prodotto per ottimizzare i progetti per ridurre i costi e migliorare la producibilità.

Q: 9.Qual è la politica di qualità dell'azienda?

L'azienda aderisce sempre alla politica di qualità di "Precisione, alta efficienza, qualità di forgiatura" e si impegna a fornire ai clienti servizi di alta qualità attraverso una tecnologia avanzata e un eccellente team di gestione.

Q: 8.Quali sono i vostri vantaggi competitivi rispetto ad altre imprese di stampi?

I nostri vantaggi risiedono nella combinazione della tecnologia degli stampi di precisione di Singapore, attrezzature di produzione avanzate (vaste macchine CNC e per lo stampaggio a iniezione importate), un processo di produzione completo e completo (dalla progettazione all'assemblaggio) e un rigoroso sistema di gestione della qualità certificato da IATF 16949.

Q: 7.Chi sono i vostri principali clienti e in quali regioni vengono esportati i prodotti?

Abbiamo stabilito buoni rapporti di collaborazione con aziende rinomate, tra cui Land Rover e Triumph Motorcycles del Regno Unito, SAIC nazionale, Changan, stazioni di ricarica ABB e Tiger Corporation del Giappone. I nostri prodotti vengono esportati in paesi come il Giappone, l'Europa e gli Stati Uniti.
